Wall Chart

Il Wall Chart mostra il book dello strumento nel tempo, come una mappa di calore. Ti aiuta a vedere dove si trovano gli ordini grandi (i wall) e cosa ne succede.

Aprire il Wall Chart

Apri il menu Wall Chart del grafico. C'è un Wall Chart per ogni strumento.

In alto la finestra mostra BID, ASK e SPR, lo spread in tick.

Puoi anche cambiare strumento dalla finestra:

1. In Symbol, scrivi lo strumento.
2. In Exchange, scrivi la borsa.
3. Fai clic su Subscribe. Quando i dati arrivano, il pulsante diventa Unsubscribe: un clic interrompe i dati.

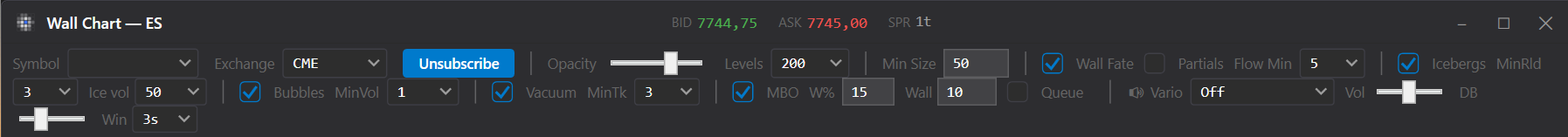

La barra del Wall Chart: strumento, book, Wall Fate e Partials, Icebergs, Bubbles, Vacuum, MBO e Vario.

Il workspace ricorda strumento, borsa, Levels, Min Size, Partials, Wall e MinTk.

Cosa vedi

• Asse orizzontale: le fotografie successive del book, con l'ora sotto. Lo spazio tra due orari non è sempre lo stesso: dipende da quante fotografie ci sono.
• Linee: bid, ask e ultimo prezzo.
• Mappa di calore: ogni livello del book è colorato in base ai lotti. Più lotti, colore più intenso.

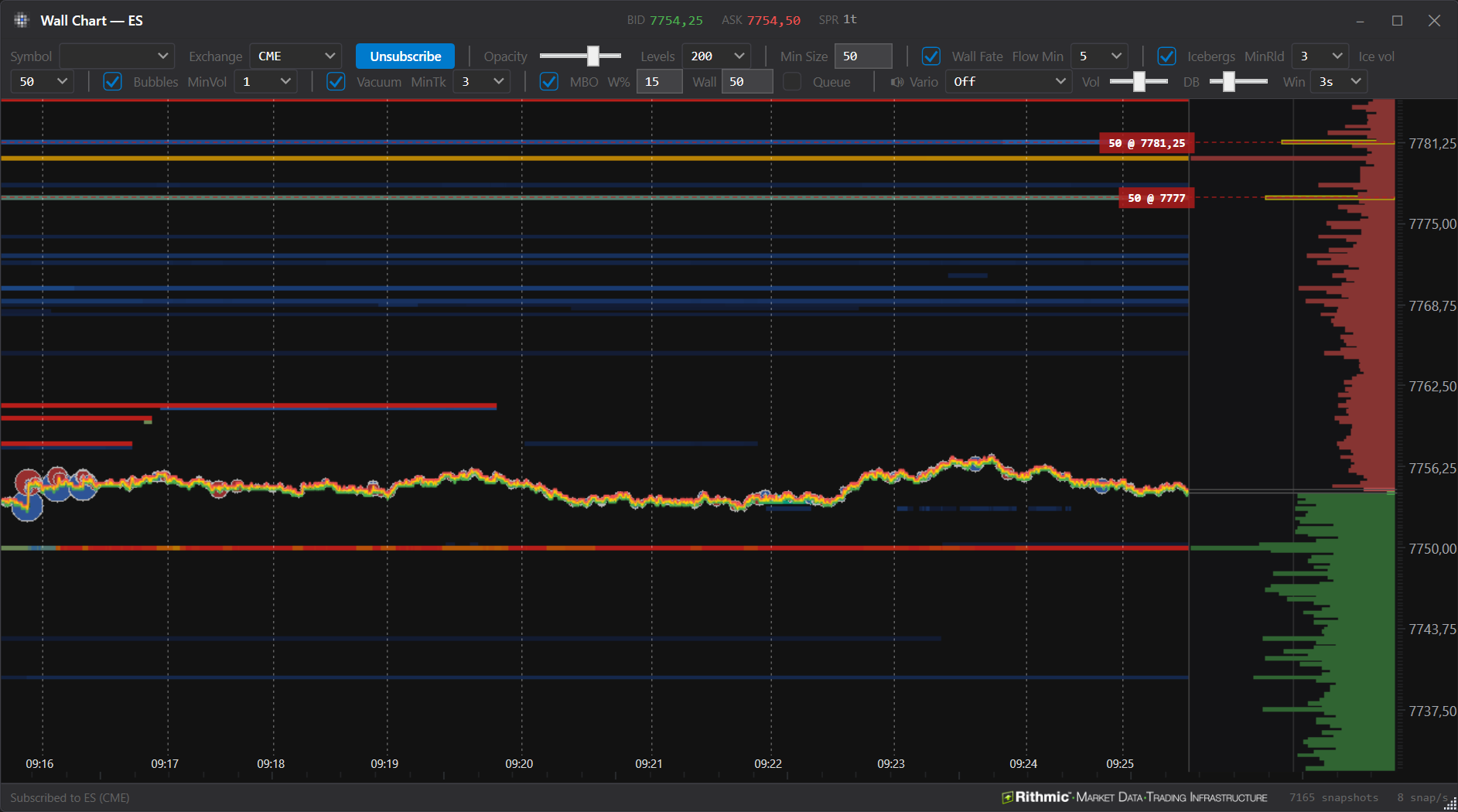

Il Wall Chart su ES: mappa di calore, prezzo con le bolle degli scambi, due wall da 50 lotti e il pannello MBO a destra.

Muoversi nel grafico

• Rotella del mouse: zoom.
• Trascinamento: sposta la vista.
• Doppio clic: torna al live.

Book e colori

Controllo	Funzione
Opacity	La trasparenza della mappa di calore
Levels	Quanti livelli del book mostrare attorno al prezzo: 50, 100, 200 o 500
Min Size	Nasconde i livelli con meno lotti del valore impostato

Wall Fate

Con Wall Fate acceso, la mappa mostra cosa è successo agli ordini di un livello:

• verde: il livello è stato assorbito, cioè la maggior parte dei lotti è stata eseguita;
• magenta: il livello è stato ritirato, cioè la maggior parte dei lotti è stata cancellata.

Flow Min è il minimo di lotti, tra eseguiti e cancellati, per colorare un livello.

Con Wall Fate e MBO accesi, il Wall Chart mostra anche cosa succede ai singoli wall: vedi Wall eseguiti o cancellati. Partials sceglie come scrivere queste etichette.

Icebergs

Con Icebergs acceso, il Wall Chart segnala gli ordini iceberg: ordini grandi che mostrano solo una piccola parte e la ricaricano quando viene eseguita.

L'etichetta ha questa forma: 🧊NB 5000.25 F120 ×8.

Parte	Significato
N / S	N = iceberg gestito dalla borsa, dato misurato. S = iceberg dedotto dagli scambi, dato stimato
B / A	In bid / in ask
Prezzo	Il prezzo dell'iceberg
F	I lotti eseguiti finora
×	Quante volte è stato ricaricato. Più ricariche, più la rilevazione è affidabile

• MinRld: il minimo di ricariche per segnalare un iceberg.
• Ice vol: il minimo di lotti eseguiti per mostrare l'etichetta.

Bubbles

Con Bubbles acceso, ogni scambio compare come una bolla: blu per gli acquisti, rossa per le vendite. Più lotti, bolla più grande.

MinVol nasconde gli scambi con meno lotti del valore impostato.

Vacuum

Con Vacuum acceso, una linea verticale gialla tratteggiata segna i movimenti in cui bid e ask saltano di più prezzi senza scambi in mezzo: il prezzo si muove nel vuoto.

MinTk è il minimo di tick del salto.

Pannello MBO

Con MBO acceso, a destra compare il book attuale, con una barra per ogni livello.

Controllo	Funzione
W%	La larghezza del pannello, in percentuale del grafico (da 5 a 50)
Wall	Gli ordini con almeno questi lotti hanno il bordo giallo
Queue	Mostra dentro ogni barra i singoli ordini, nell'ordine di arrivo

Ogni wall ancora presente nel book ha un'etichetta con lotti e prezzo, ad esempio 500 @ 7749, e una linea tratteggiata fino alla sua barra. L'etichetta è blu per i wall in bid e rossa per quelli in ask.

Wall eseguiti o cancellati

Con Wall Fate e MBO accesi, quando un ordine di almeno Wall lotti viene colpito o ritirato, accanto al pannello MBO compare un'etichetta con il suo destino:

• ✔ con i lotti eseguiti;
• ✗ con i lotti cancellati;
• dopo /, la dimensione dell'ordine.

Ad esempio, ✔50 /50 è un ordine da 50 lotti eseguito per intero.

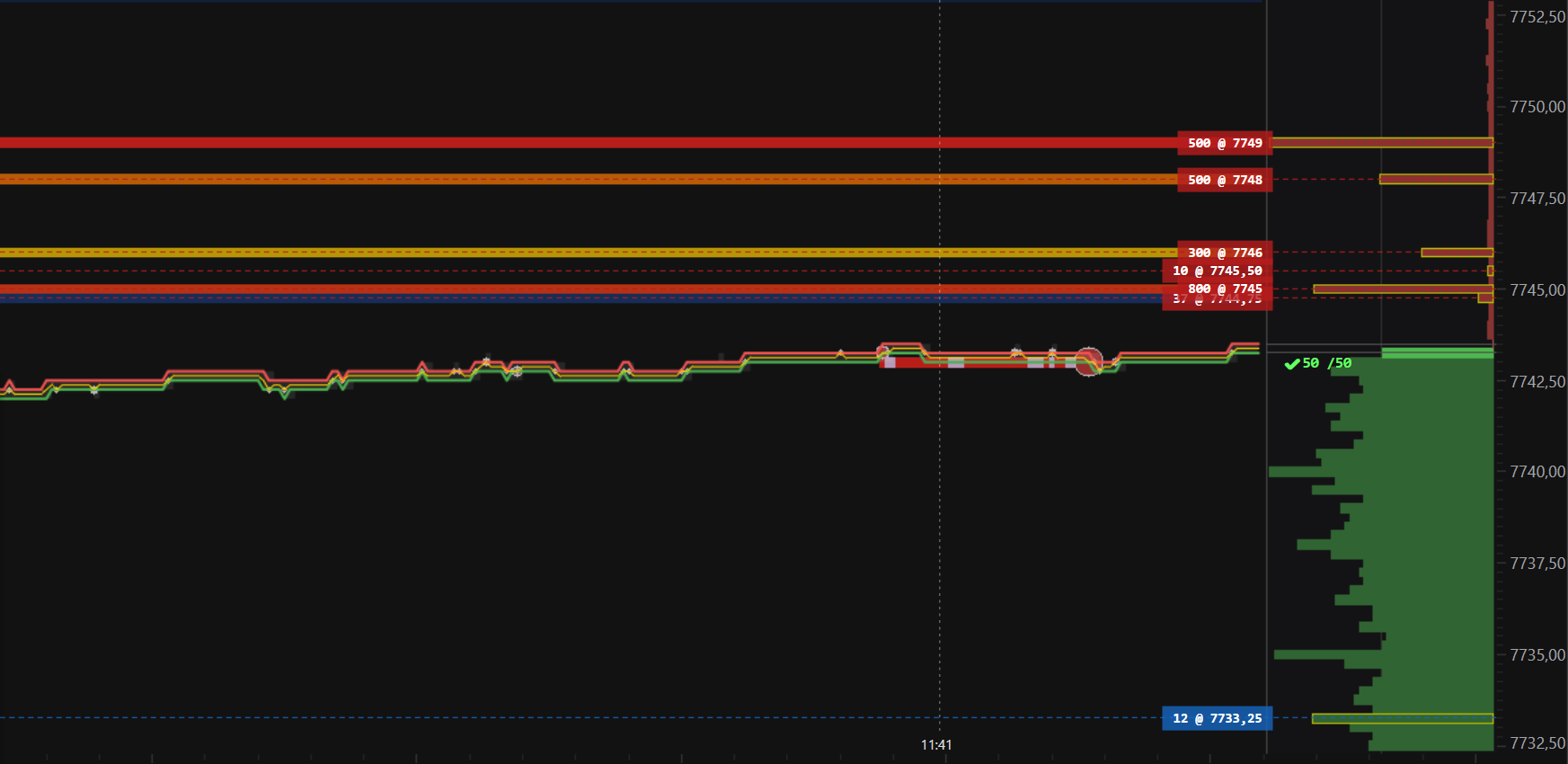

Un wall da 50 lotti eseguito per intero: ✔50 /50 accanto al pannello MBO. A sinistra, le etichette dei wall ancora nel book.

L'etichetta segue l'ordine finché viene mangiato. Un ordine da 10 colpito per 5 mostra ✔5 /10. Se poi viene eseguito il resto diventa ✔10 /10. Se invece il resto viene ritirato diventa ✔5 ✗5 /10.

L'etichetta è verde se l'ordine è stato tutto eseguito, rossa se una parte è stata cancellata. Sparisce 6 secondi dopo l'ultima parte.

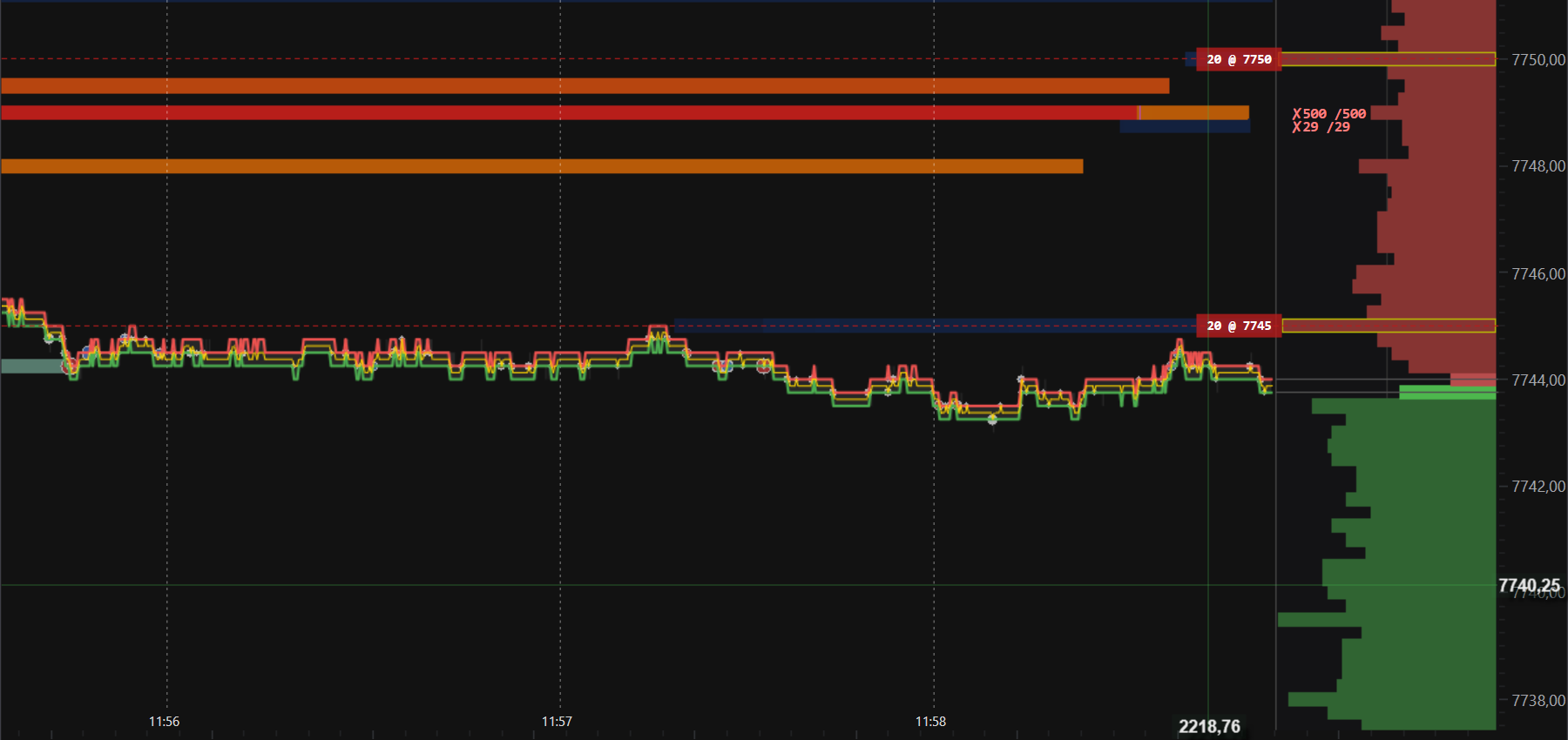

Due wall cancellati prima di essere colpiti: ✗500 /500 e ✗29 /29.

Se allo stesso prezzo ci sono più ordini sopra soglia, compaiono nella stessa etichetta separati da ·, ad esempio ✔5 /10 · ✔8 /8.

Partials

La spunta Partials sceglie come scrivere l'etichetta:

• spenta: le somme per tipo, ad esempio ✔50 /50 o ✔30 ✗20 /50;
• accesa: ogni parte nell'ordine in cui arriva, ad esempio ✔30 ✔20 /50. Vedi come l'ordine è stato mangiato, pezzo dopo pezzo.

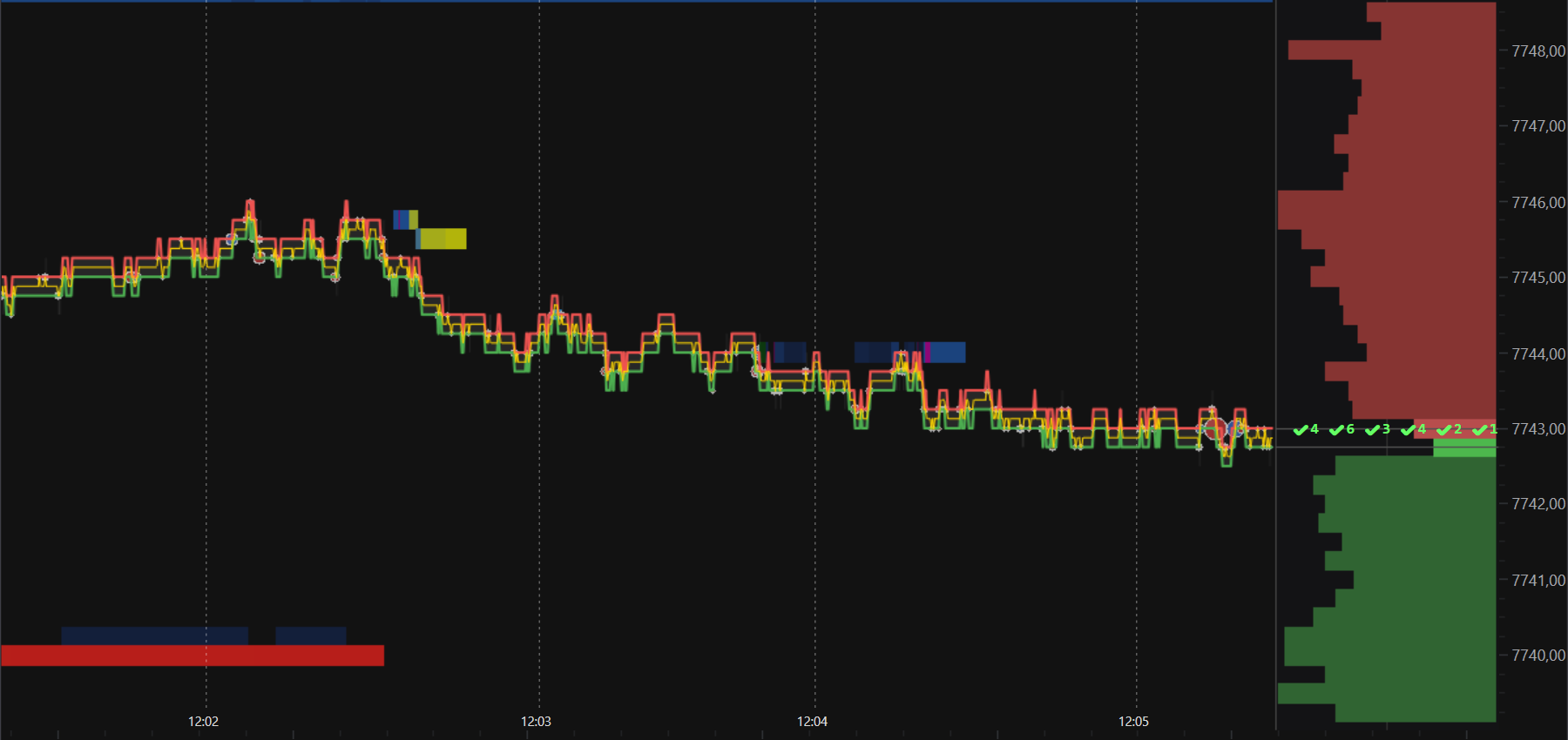

Con Partials acceso: un wall mangiato in tante piccole esecuzioni, ✔4 ✔6 ✔3 ✔4 ✔2 ✔1.

Il workspace ricorda la scelta.

Il suono Vario

🔊 Vario trasforma il book in un suono:

• Off: nessun suono;
• Book Pressure: segue lo sbilanciamento tra bid e ask nei primi livelli del book. Il tono sale quando dominano i bid, scende quando dominano gli ask;
• Delta Flow: segue la differenza tra acquisti e vendite a mercato. Bip crescenti quando prevalgono gli acquisti, tono continuo discendente quando prevalgono le vendite.

Controllo	Funzione
Vol	Il volume
DB	Dead Band: la soglia sotto la quale il Vario resta in silenzio
Win	La finestra in secondi su cui si calcola Delta Flow: da 1s a 10s

La riga in basso

In basso compare lo stato:

• Subscribed to ES (CME): il Wall Chart riceve i dati;
• Waiting for depth data on ES...: i dati del book non sono ancora arrivati. Se il messaggio resta, fai di nuovo clic su Subscribe;
• Disconnected: nessun dato.
